MENDIAGNOSIS SENDIRI TROUBLE CODE PADA SUZUKI APV


MENDIAGNOSIS SENDIRI TROUBLE CODE PADA SUZUKI APV
Melakukan diagnosis trouble code bisa kita lakukan tanpa scantool, tetapi ini dapat dilakukan pada mobil type type tertentu, misalnya APV. Berikut ini langkah, langkah membaca truble code nya.

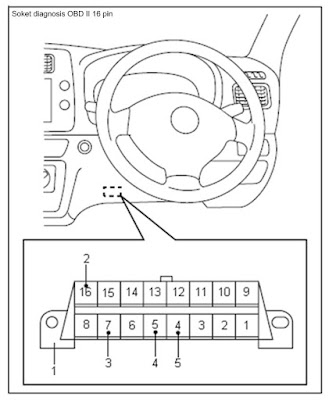

Soket diagnosis APV ada 2 buah satu di bawah kemudi yang lainya ada di sisi kiri pengemudi (dekat pintu). Jika menggunakan scantool kita ambil soket yang ada di bawah kemudi, jika tanpa scan tool kita ambil soket yang ada di sisi kiri pengemudi. Lihat gambar di bawah ini:




Gambar diatas menunjukkan pin yang harus di jumper saat kita akan melakukan diagnosis (tanpa scantool).
Langkah berikutnya adalah membaca pola kedipan dari MIL yang ada. Gambar berikut menunjukkan contoh pola kedipan MIL yang akan muncul :


Cocokkan DTC yang timbul sesuai dengan gambar di bawah ini :
